14장. 아두이노 조도센서 사용하기 / 인투피온

안녕하세요. 오늘은 조도센서 사용법에 대해 알아보겠습니다.

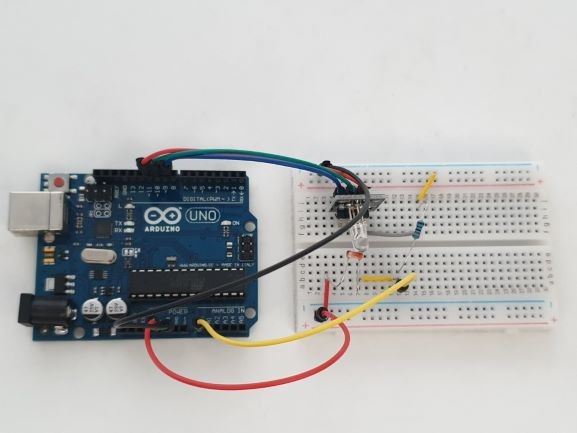

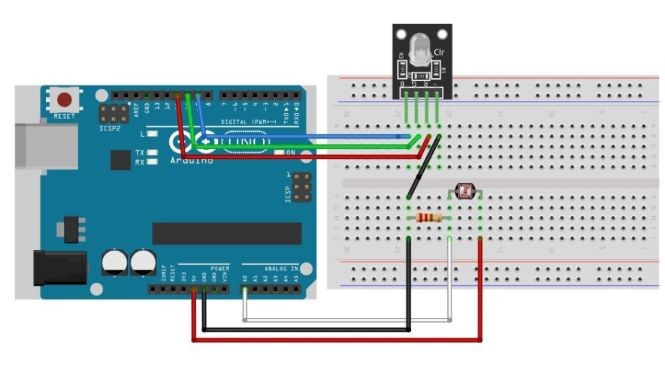

회로

RGB LED 모듈의 핀은 반드시 PWM에 연결해주세요

코딩하기

계속해서 변화하는 빛의 세기를 측정하는 코드를 만들어 보았습니다

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51

#define BLUE 9
#define GREEN 10
#define RED 11
#define light A0

float i=0; //조도센서 값
float v=0; //LED 밝기 값

void setup() {
   Serial.begin(9600);
   pinMode(RED, OUTPUT);
   pinMode(GREEN, OUTPUT);
   pinMode(BLUE, OUTPUT);
   digitalWrite(RED, LOW);
   digitalWrite(GREEN, LOW);
   digitalWrite(BLUE, LOW);
}

void loop() {
  int redValue;
  int greenValue;
  int blueValue;


   for(v=0; v<256;v++){
      analogWrite(RED, v);
      analogWrite(GREEN, v);
      analogWrite(BLUE, v);

      i = analogRead(light);
       Serial.print("light =  ");
      Serial.print(i);
      Serial.print("  Value = ");
      Serial.println(v);

       delay(30);
   }
   for(v=255 ; v>=0 ; v--){
      analogWrite(RED, v);
      analogWrite(GREEN, v);
      analogWrite(BLUE, v);

      i = analogRead(light);
      Serial.print("light =  ");
      Serial.print(i);
      Serial.print("  Value = ");
      Serial.println(v);

      delay(30);
   }
cs

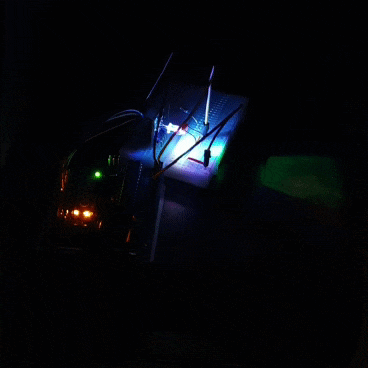

이렇게 소스를 업로드 하고 동작을 하면

아래처럼 LED의 밝기가 0~255를 반복하는데, 밝기 변화에 따라 조도센서 값도

같이 비례하여 따라가는 것을 볼 수 있습니다.

빛이 밝아질수록 조도센서 값도 올라가는 것을 볼 수 있습니다.

반대로 길거리의 가로등처럼 일정값 이하로 내려가면 LED를 켜기도 할 수 있습니다.

이때는 LED를 켜고 끄기만 하므로 digitalWrite 를 쓰시면 될 것 같습니다.

마무리

이상으로 조도센서 사용법에 대해 알아보았습니다

led rgb red green blue 모듈 조도 센서 아두이노 arduino Cds sensor 코딩 예제 coding code 인투피온 intopion
