6장. 아두이노 미세먼지 센서 LED LCD 출력하기 / 인투피온

저번 시간에는 미세먼지 센서 사용법에 대해 알아보았는데요.

이때는 시리얼 모니터로만 확인이 가능해서 컴퓨터가 없으면 안 됐었습니다.

그래서 오늘은 미세먼지 센서에 I2C LCD + RGB LED 을

이용해 눈으로 쉽게!! 볼 수 있도록 해보겠습니다.

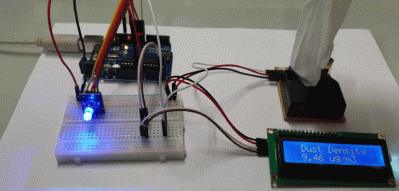

미세먼지 농도를 LCD , LED 로 확인하기

준비물

RGB LED 모듈

I2C LCD 모듈

Arduino UNO

PPD42NS 먼지센서 모듈

PPD42NS 먼지센서 모듈과 RGB LED , I2C LCD 모듈을 연결해주세요

그 다음 소스를 업로드 해주시면 됩니다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
#include <LiquidCrystal_I2C.h>
#include <Wire.h>

#define BLUE 9      // RGB LED Module
#define GREEN 10
#define RED 11

LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C LCD 주소값 확인


int DustPin = 8;    //먼지 센서
unsigned long duration;
unsigned long starttime;
unsigned long sampletime_ms = 30000;
unsigned long lowpulseoccupancy = 0;
float ratio = 0;
float concentration = 0;
float ugm3 = 0;

int redValue = 0;     //RGB LED
int greenValue = 0;
int blueValue = 0;

void setup() {
  Serial.begin(9600);

  pinMode(DustPin ,INPUT);      // 먼지센서
  starttime = millis();

  lcd.init();                   // LCD
  lcd.backlight();
  lcd.setCursor(0,0);           //
  lcd.print("  Dust Density ");

  pinMode(RED, OUTPUT);         // RGB LED
  pinMode(GREEN, OUTPUT);
  pinMode(BLUE, OUTPUT);
  digitalWrite(RED, LOW);
  digitalWrite(GREEN, LOW);
  digitalWrite(BLUE, HIGH);
}

void loop() {

  redValue = 0;
  greenValue = 0;
  blueValue = 0;

  duration = pulseIn(DustPin , LOW);
  lowpulseoccupancy = lowpulseoccupancy+duration;

  if ((millis()-starttime) > sampletime_ms)
  {
    ratio = lowpulseoccupancy/(sampletime_ms*10.0);  // Integer percentage 0=>100
    concentration = 1.1*pow(ratio,3)-3.8*pow(ratio,2)+520*ratio+0.62; // using spec sheet curve
    ugm3= concentration * 100 /13000;

    Serial.print("ugm3 = " ); //미세먼지 시리얼모니터
    Serial.print(ugm3);
    Serial.println("ug/m3" );

    lcd.setCursor(0,1);       //미세먼지 LCD 출력
    lcd.print("  ");
    lcd.print(ugm3);
    lcd.print(" ug/m3  ");

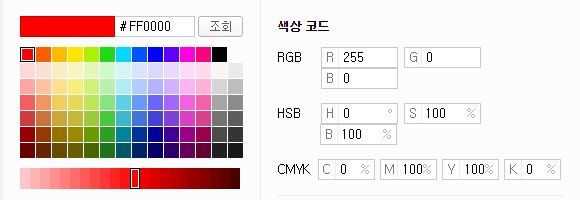

    if(ugm3<30)  //각 수치에 따른 LED 색상
    {
      greenValue = 20;
      blueValue = 255;
      redValue = 0;
      analogWrite(GREEN, greenValue);
      analogWrite(BLUE, blueValue);
      analogWrite(RED, redValue);
    }
      else if(ugm3<80)
      {
        greenValue = 255;
        blueValue = 20;
        redValue = 0;
        analogWrite(GREEN, greenValue);
        analogWrite(BLUE, blueValue);
        analogWrite(RED, redValue);

      }
        else if(ugm3<150)
        {
          redValue = 250;
          greenValue = 60;
          blueValue = 0;
          analogWrite(RED, redValue);
          analogWrite(GREEN, greenValue);
          analogWrite(BLUE, blueValue);
        }
            else if(ugm3>150)
          {
            redValue = 220;
            greenValue = 0;
            blueValue = 0;
            analogWrite(RED, redValue);
            analogWrite(GREEN, greenValue);
            analogWrite(BLUE, blueValue);
          }

    lowpulseoccupancy = 0;
    starttime = millis();
  }
}
Colored by Color Scripter
cs

이제 시리얼모니터로 보지 않아도

LCD와 LED를 통해서 미세먼지 값을 볼 수 있습니다.
